Painéis de Aço

PV S

EXCELENTE TRANSMISSOR DE CALOR

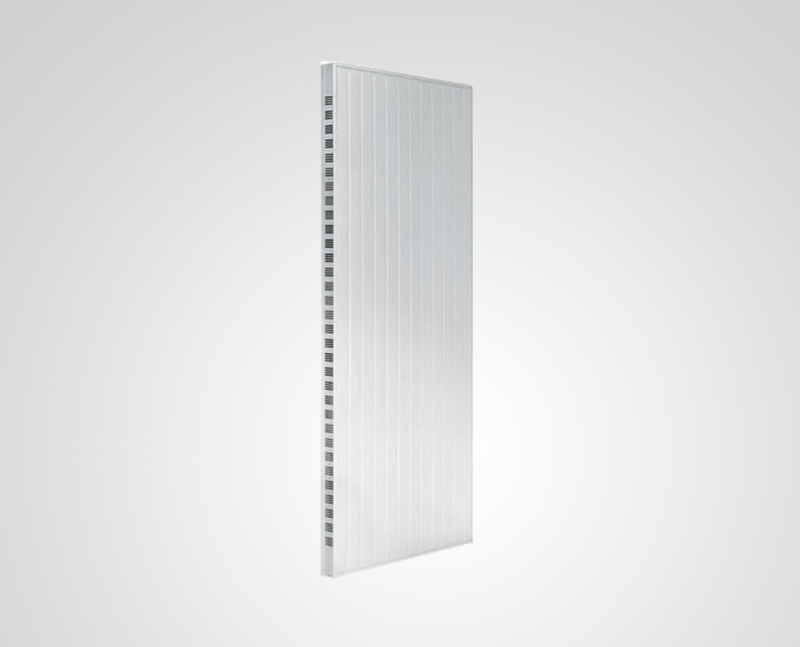

O painel vertical PV S é um emissor de calor para instalações de aquecimento por água. A sua espessura reduzida define-os como uma autêntica lâmina de água quente radiante, com grande capacidade de transmissão de calor.

Manuais

Características

Versáteis e adaptáveis

Disponíveis em dois comprimentos (40 e 60cm) e várias alturas 150cm, 180cm e 200cm aproveitam a altura sem ocuparem muito espaço nas paredes.

Estéticos

A sua parte frontal com relevos lineares suaves oferece um design limpo e subtil que harmoniza com qualquer decoração.

Tudo o que é preciso

Tampas, juntas, purgador e suportes Genius incluídos com todos os acessórios hidráulicos necessários para uma correta instalação.

Acabamento anticorrosão

Revestimento base por cataforese e pó epoxy-poliéster de cor branca RAL 9016 com um acabamento resistente à corrosão.

Documentação

Manual para o instalador

Catálogo-Tabela

Declaração de conformidade

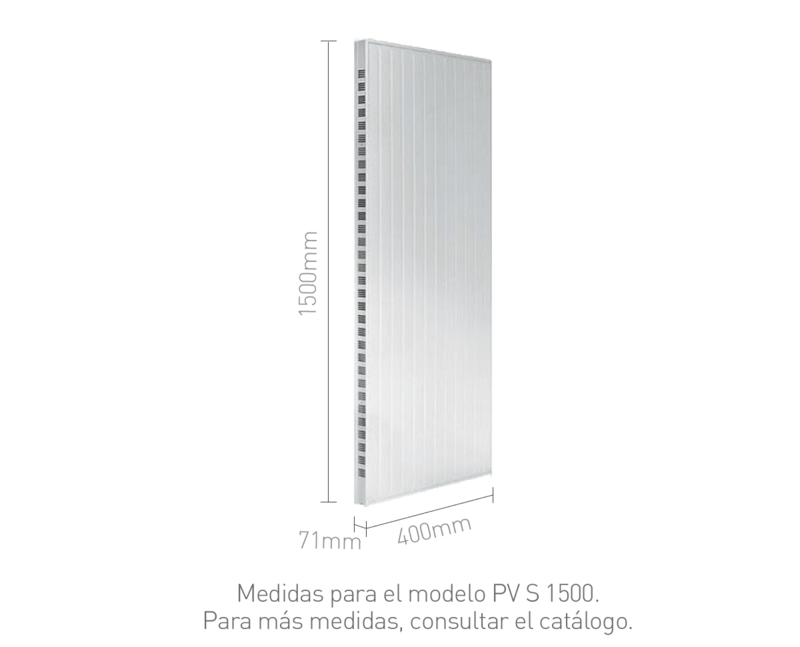

Dimensões

Altura: 1500 mm

Largura: 400 mm

Profundidade: 71 mm

Dados técnicos

	1500	1800	2000
Entre-eixos (mm)	348	348	348
Presão máx. de trabalho (bar)	10	10	10
Temperatura máx. de trabalho (ºC)	110	110	110
Potência por elemento para ΔT = 40º (W)	830	949	1024
Potência por elemento para ΔT = 50º (W)	1122	1284	1386
Expoente n da curva característica	1.35	1.355	1.358

	1500	1800	2000
Entre-eixos (mm)	548	548	548
Presão máx. de trabalho (bar)	10	10	10
Temperatura máx. de trabalho (ºC)	110	110	110
Potência por elemento para ΔT = 40º (W)	1245	1423	1536
Potência por elemento para ΔT = 50º (W)	1683	1926	2079
Expoente n da curva característica	1.35	1.355	1.358
