Ventiloconvetores

FKZEN - FKZEN BIG

Design e climatização eficaz dos espaços utilizando o efeito Coanda (aquecimento) no inverno e anti-estratificação no verão

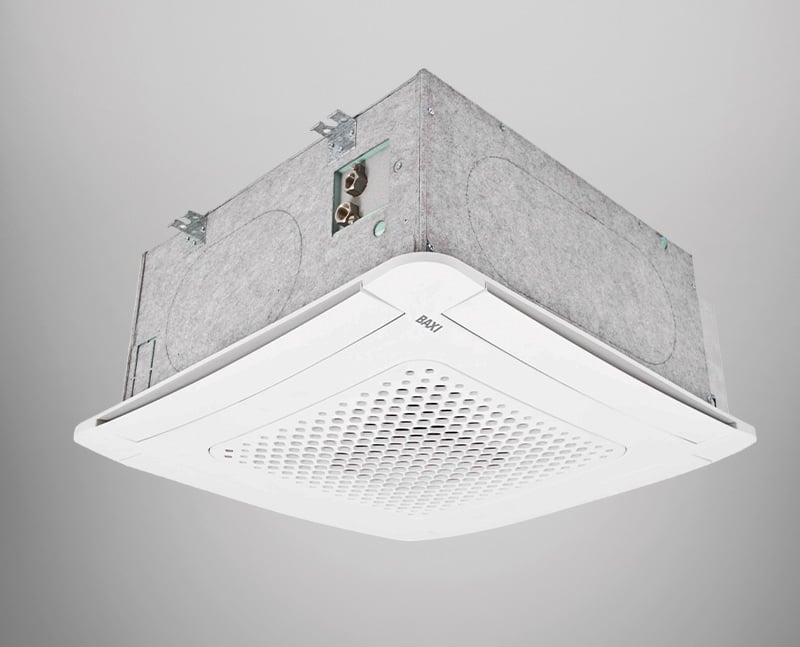

Ventiloconvetores de cassete a água de 4 vias
600 x 600 mm
900 x 900 mm

Características

FKZEN: • Capacidades de refrigeração: 1,5 a 5,5 kW. Capacidades de aquecimento: 1,9 a 6,5 kW. Dimensões modulares: 600 x 600 mm. FKZEN GRANDE. Capacidades de refrigeração: 6,22 a 11 kW. Capacidades de aquecimento: 7,65 a 13,5 kW. Dimensões: 900 x 900 mm

Ventilador centrífugo de 3V ou regulação 0-10V através de motor EC, em conformidade com os requisitos de Ecodesign. Alhetas motorizadas para um perfeito controlo climático. Baixa emissão de ruído. Válvulas integradas. Fácil instalação e manutenção. Baixo consumo energético, até -78%

VERSÕES DISPONÍVEIS. Instalação de 2 tubos sem (NC) / com (RC) placa eletrónica / motor de 3V. Instalação de 2 tubos sem (NC) / com (RC) placa eletrónica / motor EC. Instalação de 4 tubos sem (NC) / com (RC) placa eletrónica / motor de 3V. Instalação de 4 tubos sem (NC) / com (RC) placa eletrónica / motor EC

Com controlo eletrónico: controlo remoto por cabo RWI ECM2. Comando remoto por infravermelhos. Sistema Master-Slave de série. Modbus de série sem controlo eletrónico: série i-Basic. Série i-Digit (opção Modbus disponível no termostato)

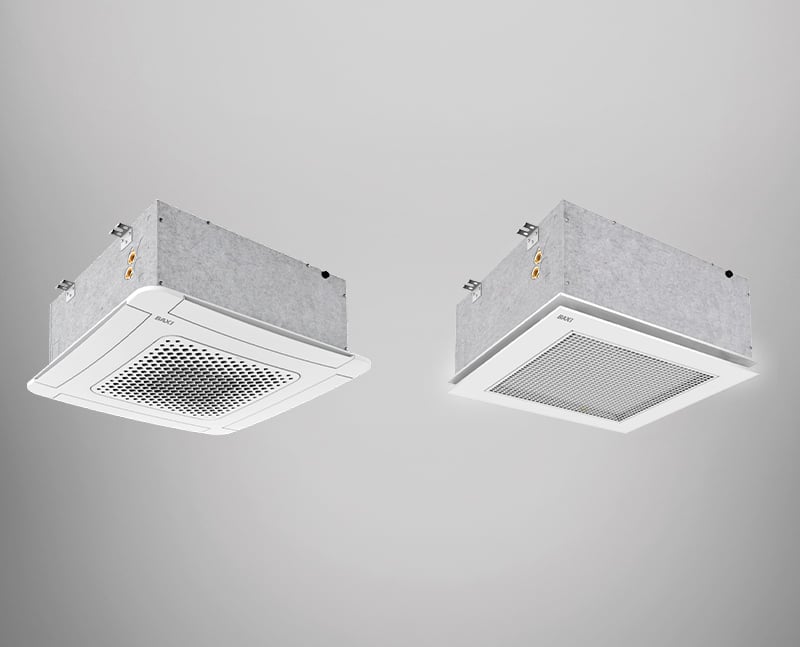

3 MODELOS DE LUMINÁRIA DE TECTO EM ABS: Modelo NC: adequado para tipos mecânicos, sem receptor de infravermelhos ou qualquer electrónica; as lâminas são manuais. Modelo RC-M: adequado para tipos eletrónicos, com recetor de infravermelhos e lâmina manual. Modelo RC-A: adequado para tipos eletrónicos, com recetor de infravermelhos e lâmina motorizada.

Dimensões e peso

FKZEN 2 TUBOS

MODELO	61	62	63	64	65
Dimensões (comprimento x largura x altura) mm	680 x 680 x 286
Peso líquido kg	20	21	23	24	24

FKZEN 4 TUBOS

MODELO	81	82	83	83C	84	84C
Dimensões (comprimento x largura x altura) mm	680 x 680 x 286
Peso líquido kg	23	24	24	24	24	24

FKZEN BIG 2 TUBOS

MODELO	71	72	73
Dimensões (comprimento x largura x altura) mm	930 x 930 x 325
Peso líquido kg	40	45	45

FKZEN BIG 4 TUBOS

MODELO	91	92	93	94
Dimensões (comprimento x largura x altura) mm	930 x 930 x 325
Peso líquido kg	41	46	46	46

Dados técnicos

FKZEN 2 TUBOS

MODELO	61	62	63	64	65
Capacidade de refrigeração (1) KW	2.22	2.67	4.25	4.98	5.38
Caudal de água (1) l/h	390	465	739	867	939
Capacidade de aquecimento (2) KW	2.34	2.62	4.08	4.91	5.42
Caudal de água (2) l/h	335	413	510	600	860

FKZEN 4 TUBOS

MODELO	81	82	83	83C	84	84C
Capacidade de refrigeração (1) KW	2.30	2.71	3.34	3.83	3.83	4.40
Caudal de água (1) l/h	403	472	584	668	669	767
Capacidade de aquecimento (3) KW	2.69	3.07	3.90	2.89	4.38	3.25
Caudal de água (3) l/h	201	235	269	206	307	229

FKZEN BIG 2 TUBOS

MODELO	71	72	73
Capacidade de refrigeração (1) KW	6.13	9.46	10.87
Caudal de água (1) l/h	1,064	1,641	1,888
Capacidade de aquecimento (2) KW	6.40	8.61	11.28
Caudal de água (2) l/h	871	1,039	1,508

FKZEN BIG 4 TUBOS

MODELO	91	92	93	94
Capacidade de refrigeração (1) KW	6.13	7.10	8.67	9.97
Caudal de água (1) l/h	1,064	1,236	1,511	1,734
Capacidade de aquecimento (2) KW	7.94	9.27	11.03	8.42
Caudal de água (2) l/h	697	812	967	739

(1) Temperatura da água: 7/12ºC • Temperatura do ar de entrada: 27ºC d.b. - 19ºC w.b.
(2) Temperatura da água de entrada: 45/40ºC • Temperatura do ar: 20ºC
(3) Temperatura da água de entrada: 65/55ºC • Temperatura do ar: 20ºC
