Autónomos de água-ar

WPVBZ HE

Soluções robustas e adaptáveis para instalações de anel energético

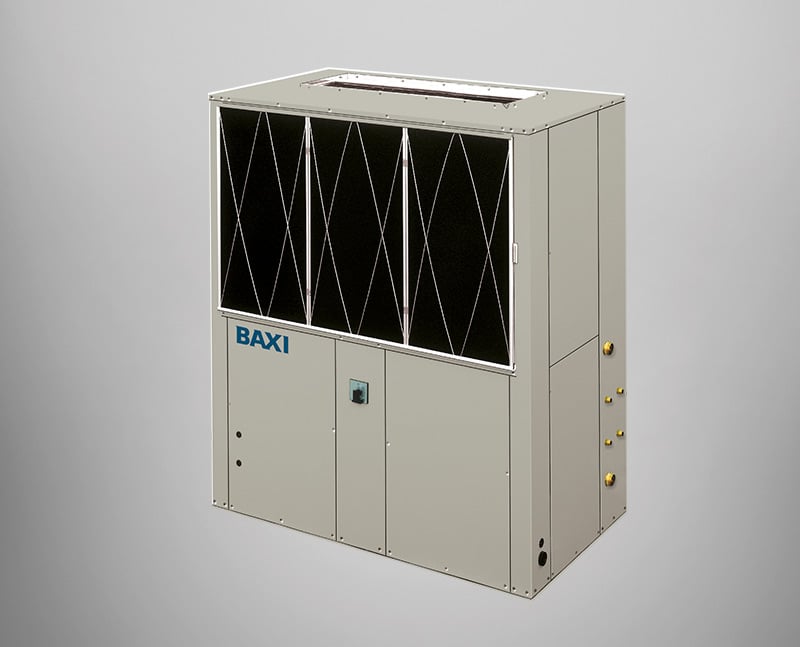

Unidades autónomas verticais equipadas com condensador de placas refrigerado por água (um ou dois, dependendo do modelo), adequadas para o funcionamento ligadas a uma rede de condutas de distribuição de ar.

Manuais

Características

Construção robusta. Fácil acesso ao interior da unidade para manutenção.

Disponível nas versões apenas refrigeração e bomba de calor.

O design e a disposição dos componentes oferecem uma grande versatilidade para adaptação a qualquer tipo de instalação.

Documentação

Manual para o instalador

Dimensões e peso

MODELO	251	351	401	501	701	751
Dimensões (comprimento x largura x altura) mm	720 x 650 x 1.230	720 x 650 x 1.230	780 x 650 x 1.380	1.140 x 700 x 1.730	1.140 x 700 x 1.730	1.140 x 700 x 1.730
Peso líquido kg	130	130	165	300	351	354

Dados técnicos

Modelo	251	351	401	501	701	751	1001	1201	1501	2002	2402	3002	4002
Capacidade de Refrigeração Mín. -Máx. (1) kW	8.0	12.0	13.4	16.6	2.1	25.5	35.4	42.0	54.0	70.8	84.0	108.0	132.0
SEER	3.53	3.75	0.55	3.88	3.63	0.52	3.63	0.54	3.97	3.88	3.90	3.96	3.56
Capacidade de Aquecimento Mín. -Máx. (2) kW	9.6	14.0	15.8	19.6	24.8	30.1	41.8	49.6	63.7	83.5	99.1	127.4	155.8
SCOP	3.11	3.04	2.94	3.14	0.49	2.96	2.95	2.97	3.20	3.12	3.05	3.10	2.86
UNIDADE INTERNA
Caudal de Ar Interior (mín.-nom.-máx.) m³/h	2.000	2.300	2.400	3.500	4.300	4.800	7.400	8.200	9.000	11.000	12.000	18.000	21.500
Pressão Estática Disponível (nom. - máx.) Pa	55-900	90 - 900	90 - 900	70 - 900	80 - 650	80 - 650	70 - 650	80 - 600	110 - 550	190 - 400	190 - 400	200 - 400	150 - 440
UNIDADE EXTERIOR
Pressão Estática Disponível (nom. - máx.) Pa	1.65	2.41	2.72	3.37	4.27	5.18	7.19	8.53	10.96	14.36	17.05	21.91	26.80

(1) Condições nominais de refrigeração. Temperatura interior seca: 27°C. Temperatura interior húmida: 19°C. Temperatura exterior: 35°C.
(2) Condições nominais de aquecimento. Temperatura interior seca: 20°C. Temperatura exterior: 7°C. Temperatura exterior húmida: 6°C.
(3) Frequência máxima: 120 Hz. Frequência mínima: 20 Hz.
