Autónomos ar-ar inverter

Mosaic HE horizontal: ACHIBA - CCHIBA - ECHIBA

Alta eficiência energética inverter ao serviço da reabilitação energética no setor comercial

Unidades autónomas compactas e split inverter horizontais com ventiladores do tipo plug fun para condensação e evaporação, adequadas para funcionamento ligadas a uma rede de condutas de ar.

Características

Ampla gama

Ampla gama de capacidades, de 25,9 a 134,7 kW de capacidade de refrigeração e de 27,3 a 142,4 kW de capacidade de aquecimento.

Dimensões e peso

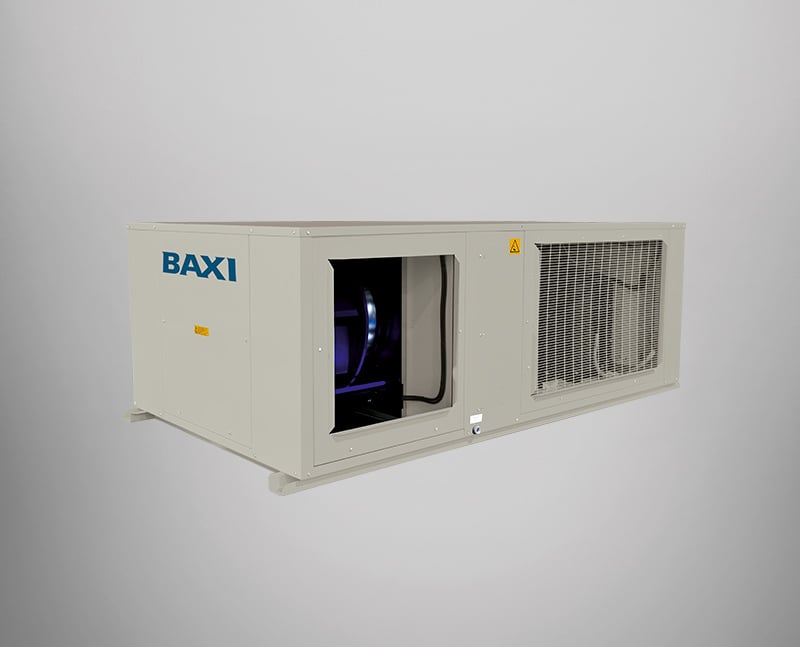

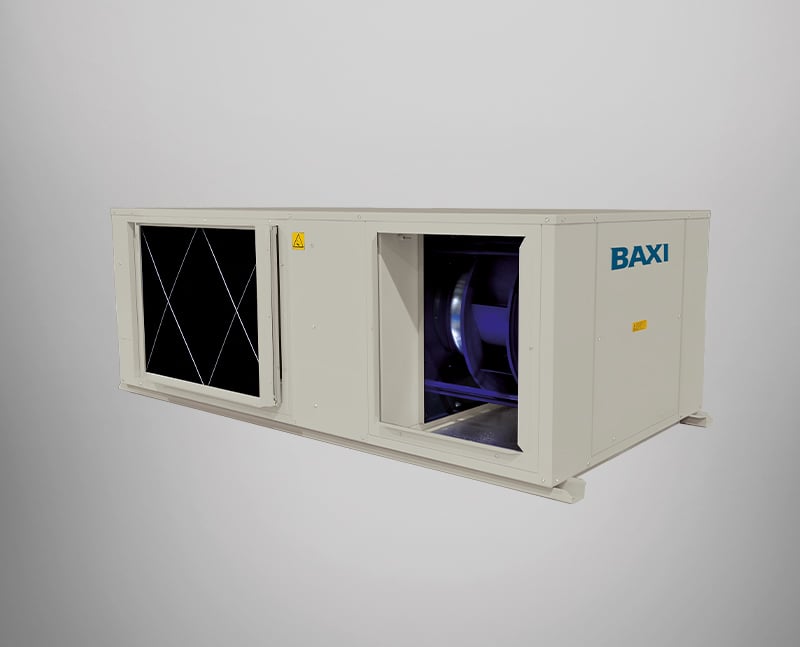

Configuração compacta ACHIBA HE

MODELO	17	22	27	35
Dimensões (comprimento x largura x altura) mm	1.830 x 1.700 x 640	1.830 x 1.700 x 640	1.998 x 1.777 x 672	2.200 x 2.150 x 750
Peso líquido kg	360	400	460	607

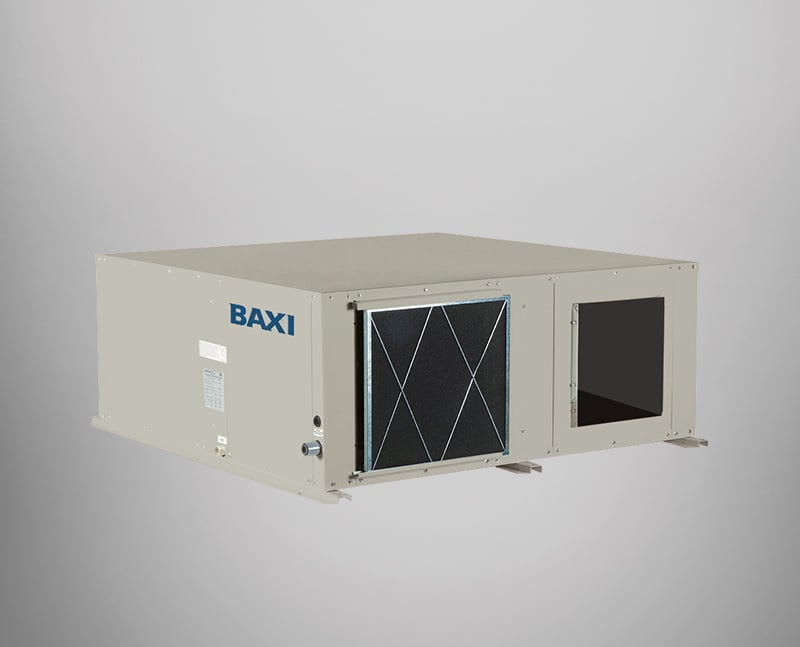

Configuração split / Unidade interior ECHIBA HE

MODELO	17	22	27	35
Dimensões (comprimento x largura x altura) mm	1.755 x 755 x 640	1.755 x 755 x 640	1.750 x 900 x 672	1.050 x 2.150 x 750
Peso líquido kg	135	140400	175	311

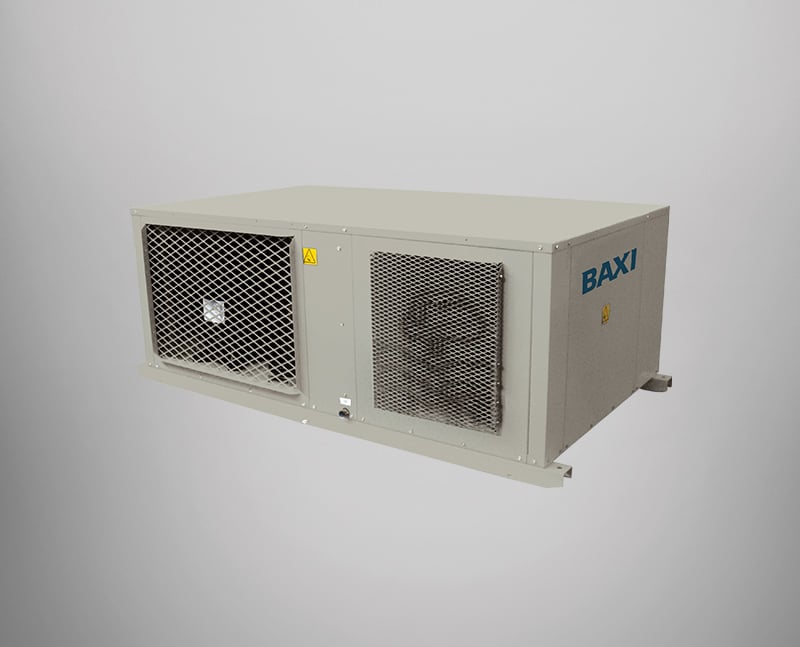

Configuração split / Unidade exterior CCHIBA HE

MODELO	17	22	27	35
Dimensões (comprimento x largura x altura) mm	1.755 x 950 x 640	1.755 x 950 x 640	1.750 x 1.060 x 670	1.150 x 2.150 x 750
Peso líquido kg	235	270	295	394

Dados técnicos

MODELO	17	22	27	35
Capacidade de Refrigeração Mín. -Máx. (1)(3) kW	3,8 - 17,3	4,9 - 22,4	6,2 - 26,5	10,3 - 35,7
SEER	3.56	3.54	3.51	4.68
Capacidade de Aquecimento Mín. -Máx. (2)(3) kW	4,0 - 18,6	5,2 - 24,2	6,7 - 28,9	7,1 - 41,7
SCOP	3.22	3.21	3.20	3.33
UNIDADE INTERNA
Caudal de Ar Interior (mín.-nom.-máx.) m³/h	2.300 / 2.800 / 3.600	3.000 / 3.600 / 4.600	3.700 / 4.400 / 5.600	6.500
Pressão Estática Disponível (nom. - máx.) Pa	100 - 300	120 - 300	120 - 300	150 - 780
UNIDADE EXTERIOR
Caudal de Ar Exterior (mín.-máx.) m³/h	1.700 - 5.600	1.900 - 6.200	2.300 - 7.500	10.500
Pressão Estática Disponível (nom. - máx.) Pa	50 - 200	50 - 200	50 - 200	60 - 350

(1) Condições nominais de refrigeração. Temperatura interior seca: 27°C. Temperatura interior húmida: 19°C. Temperatura exterior: 35°C.
(2) Condições nominais de aquecimento. Temperatura interior seca: 20°C. Temperatura exterior: 7°C. Temperatura exterior húmida: 6°C.
(3) Frequência máxima: 120 Hz. Frequência mínima: 20 Hz.
