Autónomos de água-ar

VERNE WPHBA HE - WPHA HE

Soluções robustas e adaptáveis para instalações por anel de energia

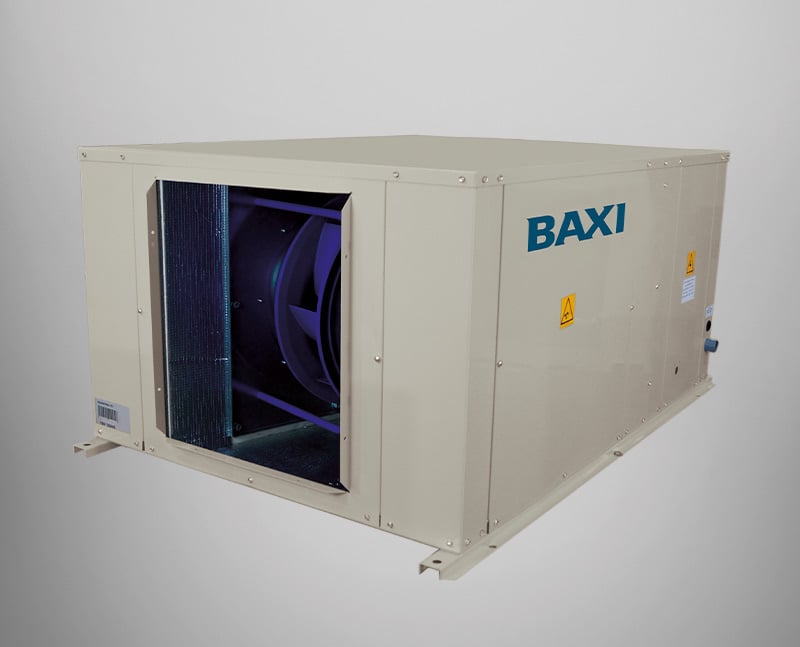

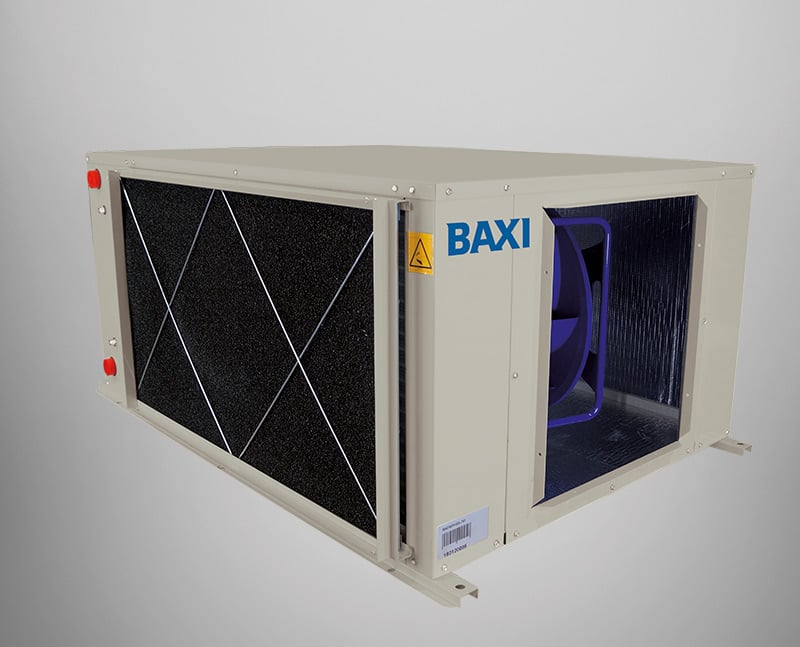

Unidades autónomas do tipo horizontal equipadas com condensador de placas refrigerado por água, adequadas para funcionamento ligadas a uma rede de condutas de distribuição de ar.

Manuais

Características

Construção compacta e robusta. Fácil acesso ao interior da unidade para manutenção.

Elevada eficiência energética. Disponível nas versões apenas refrigeração e bomba de calor.

O design e a disposição dos componentes oferecem uma grande versatilidade para adaptação a qualquer tipo de instalação.

Documentação

Manual para o instalador

Dimensões e peso

MODELO	91	121	141	171	201	251	351	401	501	701	751	1001	1201
Dimensões (comprimento x largura x altura) mm	1.055 x 560 x 410	1.055 x 560 x 410	1.055 x 560 x 410	1.055 x 560 x 470	1.055 x 560 x 470	1.135 x 670 x 530	1.135 x 670 x 530	1.135 x 670 x 530	1.385 x 940 x 620	1.385 x 940 x 620	1.385 x 940 x 620	1.930 x 1040 x 690	1.930 x 1040 x 690
Peso líquido kg	60	62	65	75	77	90	110	115	160	160	180	230	250

Dados técnicos

MODELO	91	121	141	171	201	251	351	401	501	701	751	1001	1201
Capacidade Nominal de Refrigeração (1) kW	2.4	3..3	3.9	4.9	5.9	7.6	11.5	13.3	16.9	20.4	25.9	35.4	41.1
SEER	2.94	3.06	3.03	3.74	3.35	3.77	3.61	3.60	4.50	4.27	4.05	4.28	4.11
Capacidade Nominal de Aquecimento (2) kW	2.8	3.9	4.7	5.6	7.1	9.2	14.2	16.4	18.9	23.1	30.6	39.8	46.4
SCOP	2.87	3.22	2.99	3.78	3.22	3.80	3.02	3.77	4.16	4.07	3.82	3.86	3.81
UNIDADE INTERIOR
Caudal de Ar Nominal m3/h	500	600	700	900	1.100	1.500	2.000	2.300	2.800	3.400	4.300	6.200	7.000
Pressão Estática Disponível (nom. -máx.) Pa	25 - 515	25 - 410	25 - 300	25 - 760	25 - 700	25 - 1.050	37 - 1.630	50 - 1.580	50 - 1.150	50 - 1.100	62 - 675	75 - 580	75 -400
UNIDADE EXTERIOR
Caudal de Água (3) m3/h	0.50	0.67	0.81	1.01	1.23	1.57	2.38	2.75	3.50	4.23	5.36	7.17	8.43

(1) Temperatura aire seco 27 °C. Temperatura húmeda aire interior 19 °C. Temperatura entrada agua 30 °C, salida agua 35 °C.
(2) Temperatura aire seco 20 °C. Temperatura húmeda aire interior 14 °C. Temperatura entrada agua 20 °C.
(3) Condiciones nominales. Torre de refrigeración: Aire interior 27/19 °C. Agua condensador: entrada 30 °C / salida 35 °C (en cargas parciales entrada 26/22/18).
