Autónomos ar-ar inverter

Mosaic HE BIG Vertical: ACVIBA - CCVIBA - ECVIBA

A primeira unidade autónoma FULL INVERTER do mercado

Unidades autónomas verticais compactas e split full inverter equipadas com ventiladores do tipo plug-fan tanto no condensador como no evaporador, adequadas para o funcionamento ligadas a uma rede de condutas de ar.

Características

Tecnologia Full Inverter: máxima economia e conforto

Modbus RTU padrão

Modelos Split: válvulas de ligação rápida com recarga de gás refrigerante

Dimensões e peso

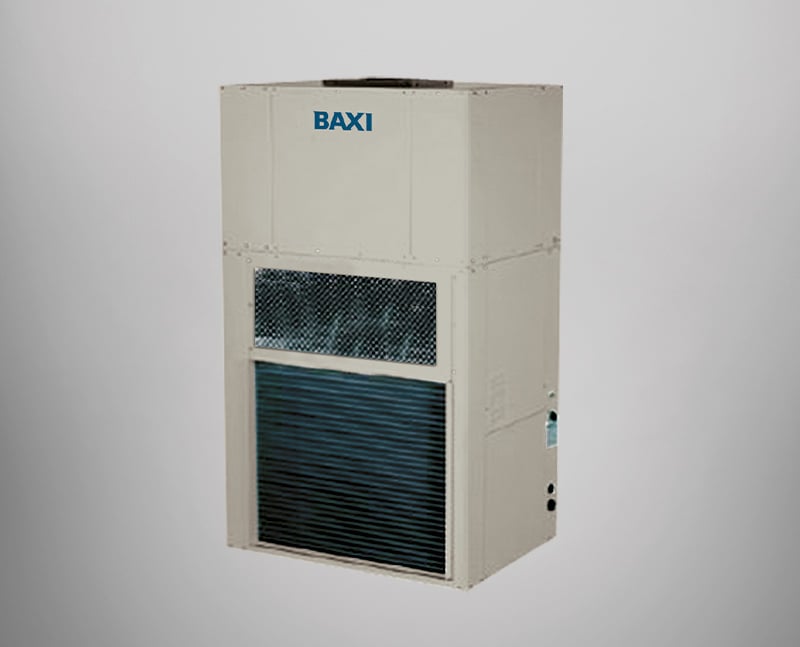

Configuração compacta ACVIBA HE

MODELO	17	22	27	35	40	45	55	70	80
Dimensões (comprimento x largura x altura) mm	1.130 x 800 x 1.900		1.700 x 870 x 1.900	1.425 x 855 x 2.490		2.800 x 855 x 2.490
Peso líquido kg	400	470	600	517	523	972	972	1.007	1.024

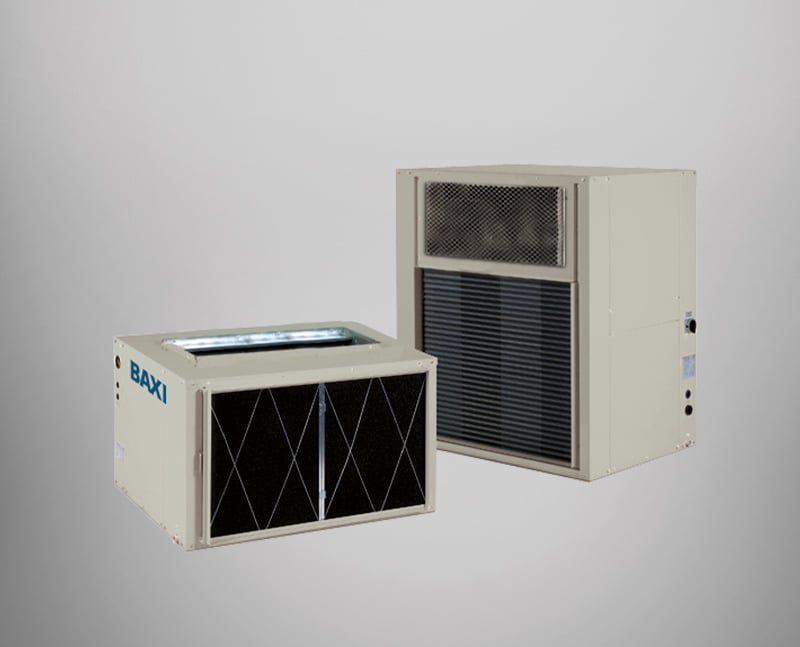

Configuração split / Unidade interior ECVIBA HE

MODELO	17	22	27	35	40	45	55	70	80
Dimensões (comprimento x largura x altura) mm	1.130 x 800 x 650		1.700 x 870 x 650	1.425 x 855 x 925		2.800 x 855 x 925
Peso líquido kg	140	150	210	203	216	385	385	398	398

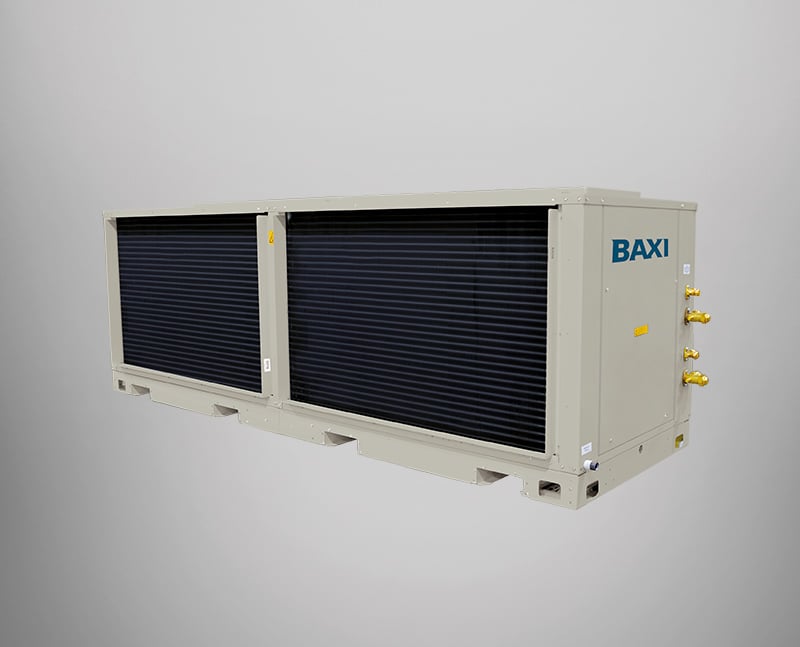

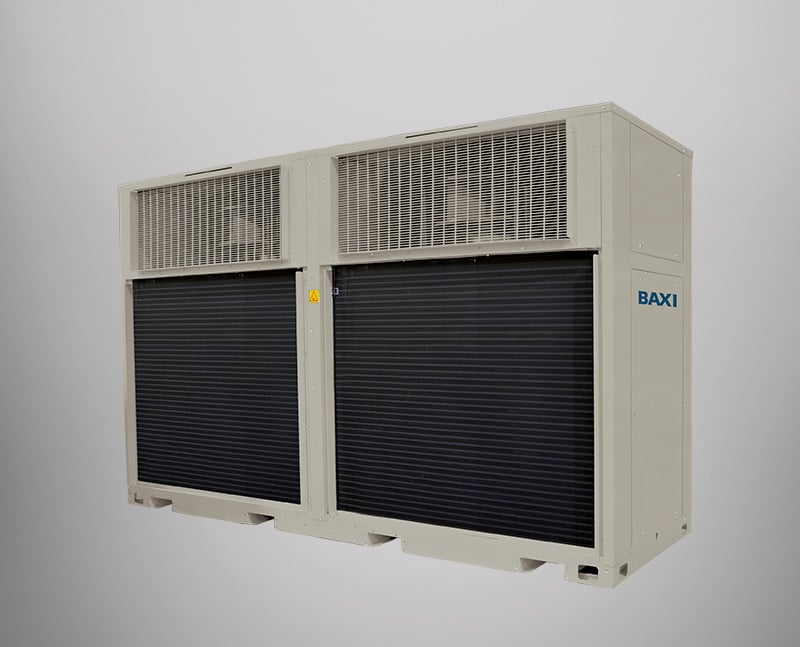

Configuração split / Unidade exterior CCVIBA HE

MODELO	17	22	27	35	40	45	55	70	80
Dimensões (comprimento x largura x altura) mm	1.130 x 800 x 1.250		1.700 x 870 x 1.250	1.425 x 855 x 1.700		2.800 x 855 x 1.700
Peso líquido kg	260	320	390	340	340	608	608	630	647

Dados técnicos

MODELO	17	22	27	35	40	45	55	70	80
Capacidade de Refrigeração Mín. -Máx. (1)(3) kW	4,2 – 18,0	5,4 – 23,0	6,8 – 28,6	7,3 - 35,5	9,6 - 41,0	2,4 - 45,7	5,8 - 56,1	7,3 - 70,7	9,6 - 82,3
SEER	3.94	4.04	4.04	4.68	4.13	4.44	4.41	4.65	4.09
Capacidade de Aquecimento Mín. -Máx. (2)(3) kW	4.2 – 19,8	5,5 – 25,8	7,0 – 30,2	3,0 - 30,3	2,7 - 3,26	3,3 - 41,2	3,0 - 48,8	3,0 - 60,7	2,7 - 70,2
SCOP	3.29	3.26	3.24	3.33	3.21	3.38	3.21	3.37	3.23
UNIDADE INTERNA
Caudal de Ar Interior (mín.-nom.-máx.) m³/h	2.700 - 3.200 -4.000	3.200 - 3.800 - 4.800	3.900 - 4.650 - 5.900	6,500	8,500	9,600	11,000	13,000	17,000
Pressão Estática Disponível (nom. - máx.) Pa	100	120	120	500	500	500	450	500	500
UNIDADE EXTERIOR
Caudal de Ar Exterior (mín.-máx.) m³/h	4.600 - 6.500	5.000 - 7.000	6.800 - 9.600	13,000	15,000	18,400	22,000	26,000	30,000
Pressão Estática Disponível (nom. - máx.) Pa	50	50	50	60	60	60	60	60	60

(1) Condições nominais de refrigeração. Temperatura interior seca: 27°C. Temperatura interior húmida: 19°C. Temperatura exterior: 35°C.
(2) Condições nominais de aquecimento. Temperatura interior seca: 20°C. Temperatura exterior: 7°C. Temperatura exterior húmida: 6°C.
(3) Frequência máxima: 120 Hz. Frequência mínima: 20 Hz.
